Trion®系列产品简介

基于Quantum™技术的Trion®系列产品，与传统FPGA产品相比，Trion FPGA 具备逻辑和路由互换的特性，同等资源下占据更小的硅片面积、更低的功耗，具有显著的成本与尺寸优势。

Trion FPGA产品是基于中芯国际（SMIC）的40nm工艺，逻辑密度是4K至120K逻辑单元（LE），具备内嵌式RAM模块与DSP模块，PLL，以及GPIO，MIPI，DDR，LVDS等标准接口。

Trion系列适合众多应用领域，诸如：视频处理、工控、医疗、移动、物联网、消费电子，以及正在快速增长的机器视觉、计算加速、边缘计算与深度学习等。

标准I/O接口

MIP：4-lane MIPI D-PHY ，内建硬核CSI-2控制器，每个MIPI D-PHY高达6Gbps带宽。具备低功耗、低成本等优势

LVDS：支持高达800 Mbps

DDR：硬核Memory控制器，支持DDR3, LPDDR3, LPDDR2器件，简单易用，通道速率1066 Mbps，最大可支持34Gbps或更高带宽

Quantum与传统FPGA优势对比

“功耗-性能-面积”(PPA)优化高达4倍

7层金属层 vs. 12+层金属层

独特的设计架构可轻松扩展至百万以上逻辑单元（LE）密度

超便捷的硅工艺可移植性

Mask Programmable Memory (MPM) 可选的掩膜编程工艺

基于易灵思掩膜编程工艺，用户可实现芯片一次性编程，而无需使用外部配置Flash。

此工艺在低成本，高安全性等应用领域具有独特优势。

MPM只能由易灵思工厂一次性编程，用户需要提前支付Non-Recurring Engineering (NRE)费用。如若需要请联系易灵思相关人员。

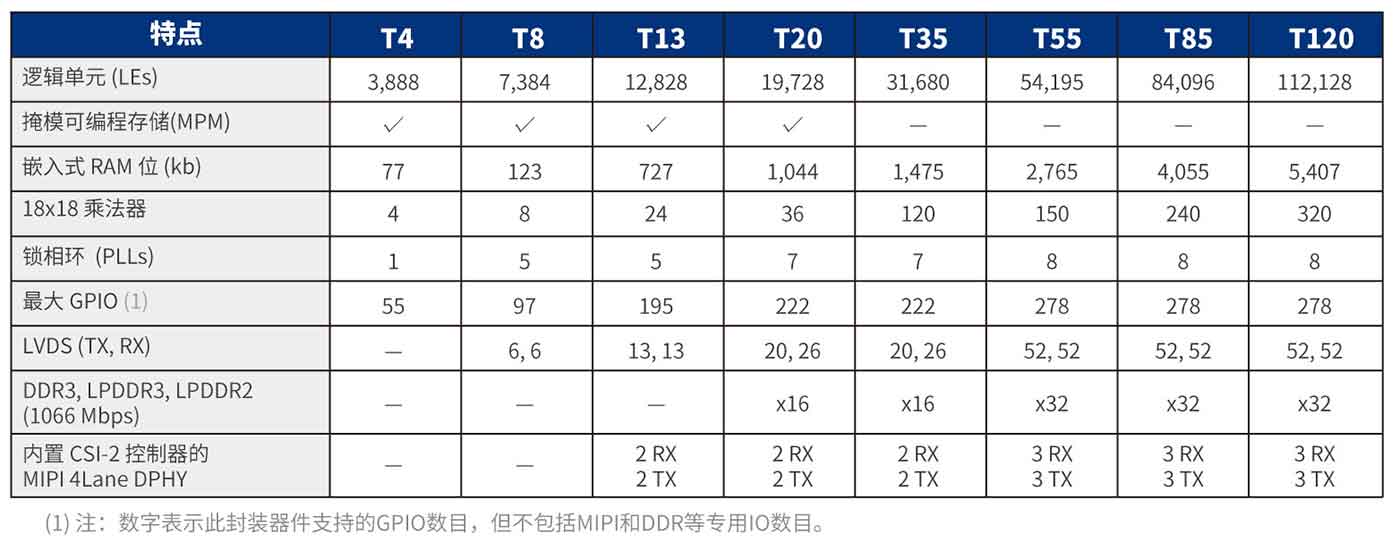

Trion系列资源列表

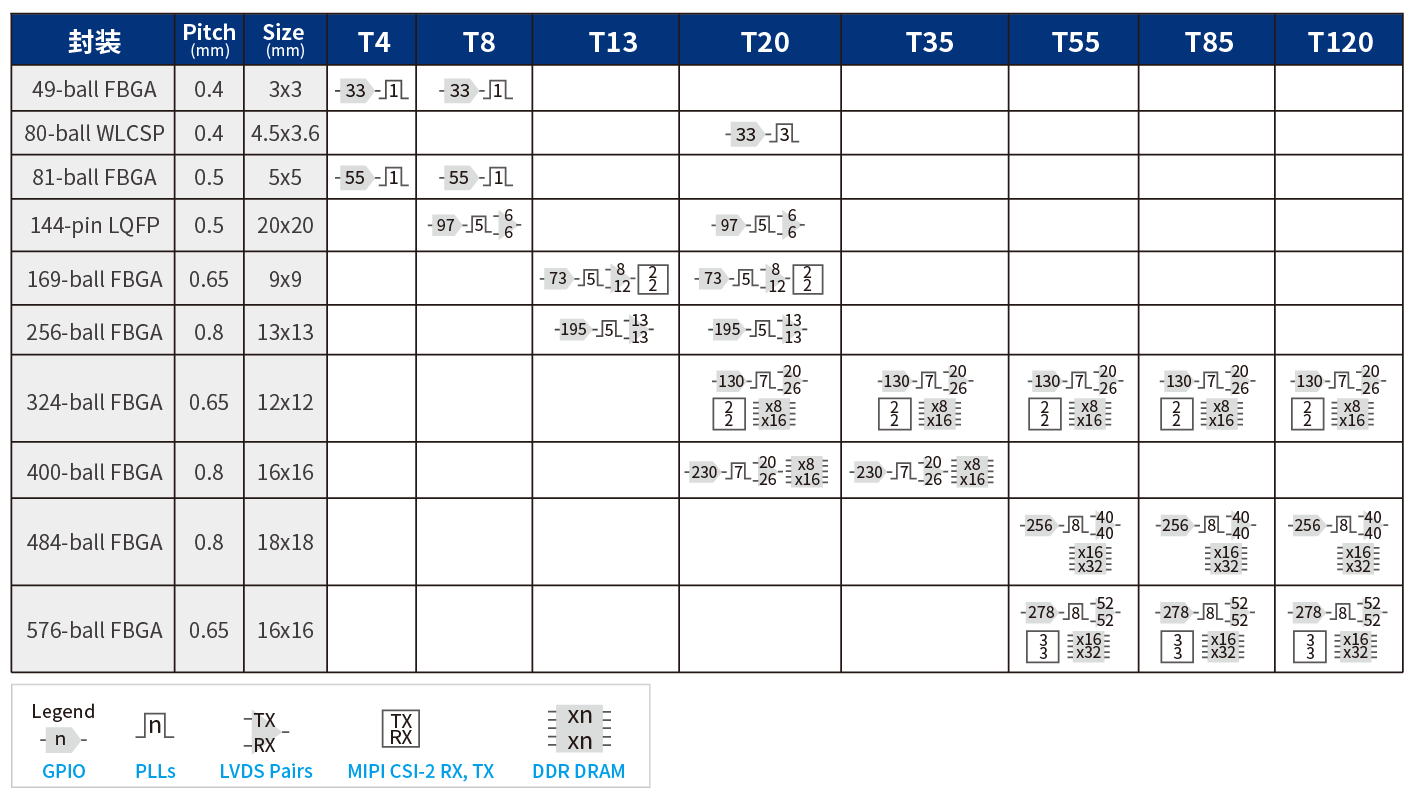

Trion系列封装列表

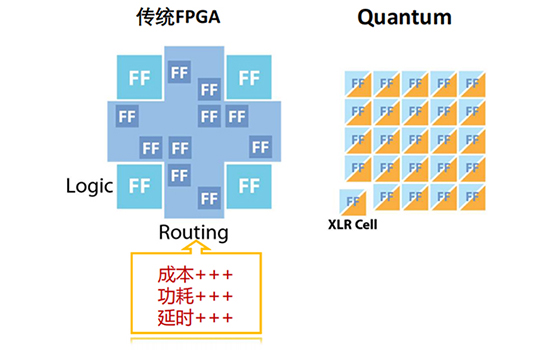

Quantum：扩展优势

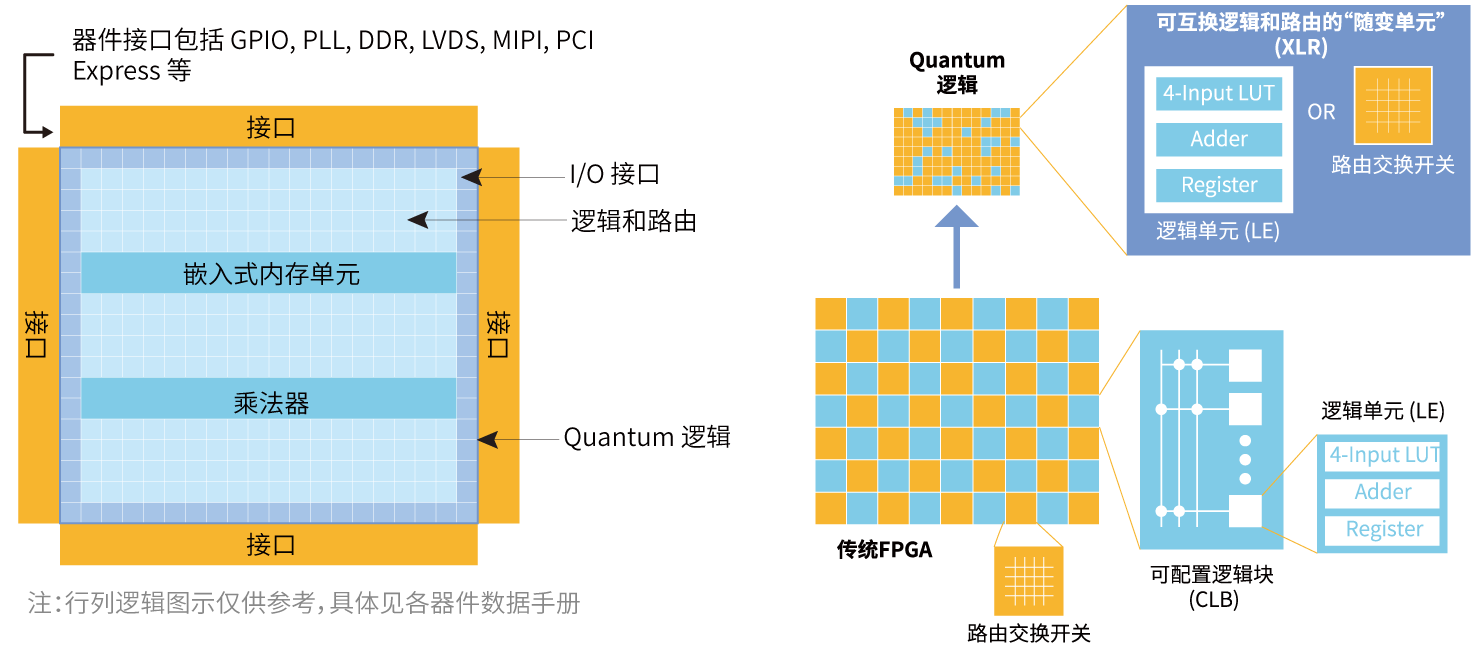

Quantum核心：“随变单元“ （XLR）

随着逻辑密度的不断增长：

Quantum架构可随之平滑扩展 (Scalable)

架构不变，等比复制。设计与生产，简便快捷

布局布线算法，不需大幅调整

传统架构面临的问题的严重性，则呈指数式增长

更复杂昂贵的设计（e.g. 在布线资源加入Pipeline寄存器）

布线资源的面积占比已在60%以上，而且还在扩大

布局布线算法需要兼顾多种架构，极具挑战

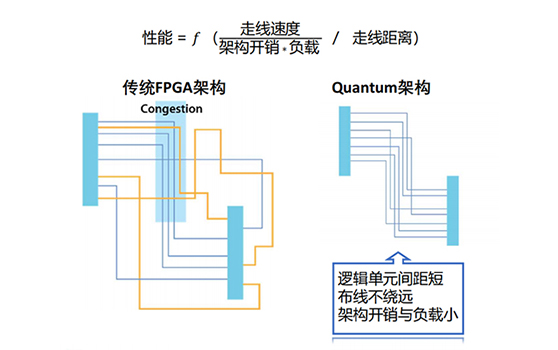

Quantum：性能比较

Quantum与传统FPGA的性能比较

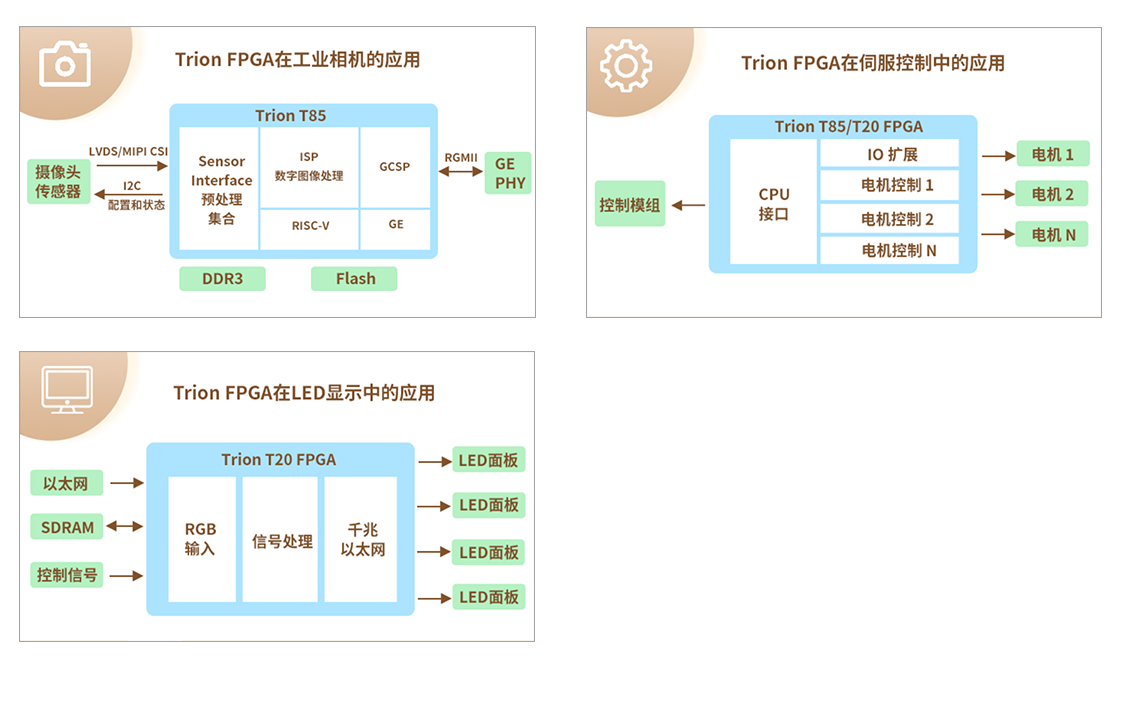

应用场景
