电力线载波通信
FPC1021AM半导体指纹模组
Robust

PLC(电力线载波通信)是一种以电力线为媒介的通信方法。 通过使用电力线作为传输介质,可以以低成本快速构建系统。通信数据可以通过交流或直流电源线传播。电力线通信的优势在于以电力线为传输信道,具有方便性、经济性,不用额外光纤布线,还能够进行穿墙通讯。

可以在无线通信不可能的地方进行通信。能减少或消除电缆。通过OFDM调制减少或消除电缆噪声干扰,实现高数据吞吐量。采用AES加密,具有较高的网络安全性。长距离直接通信可达1公里以上的窄带PLC与更低的线路损耗。过跳频技术实现更长的通讯距离

PLC解决方案应用

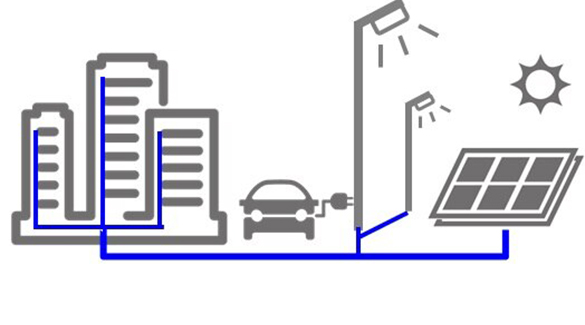

智能电表(AMI)、智能家居和HEMS、HVAC和照明控制、楼宇自动化、电动汽车充电站、太阳能和智能电网。

(CPX3 在智能电表领域已广泛应用,正在开发基于MAC层通讯CPX4)

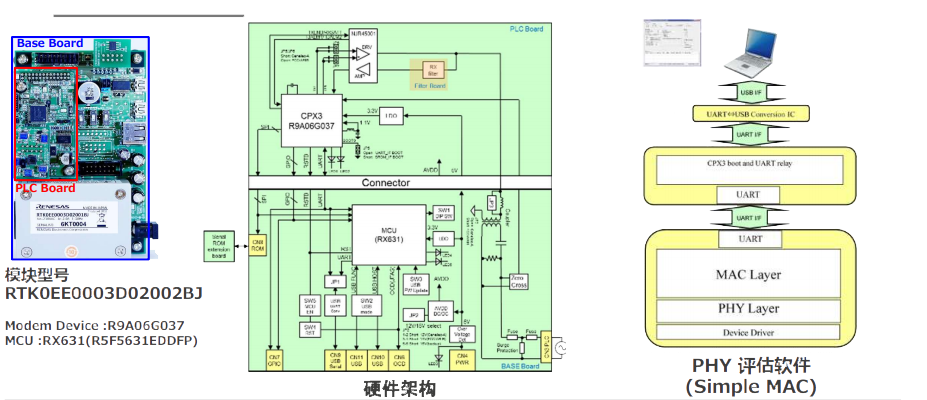

· 用户层的应用可以在CPX3 内建的ARM里面执行    ·用户侧应用可以通过下面的接口:      - G3-PLC API provided by CPX3SAP Block      - RTOS API      - Device Driver API

· 中印可向开发工程师提供以下库文件    -G3-PLC Block     -CPX3SAP Block    -System Block     -Device Driver     - DSP Firmware



FPC1021AM半导体指纹模组
FPC1021AM半导体指纹模组

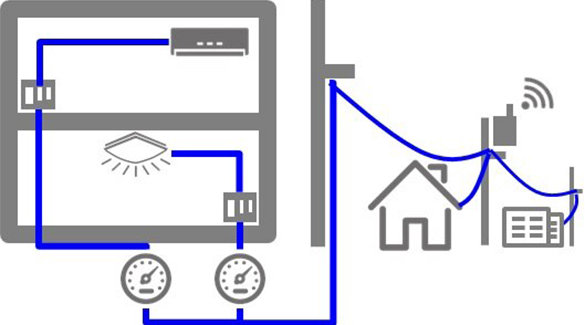

楼宇自动化中的PLC应用

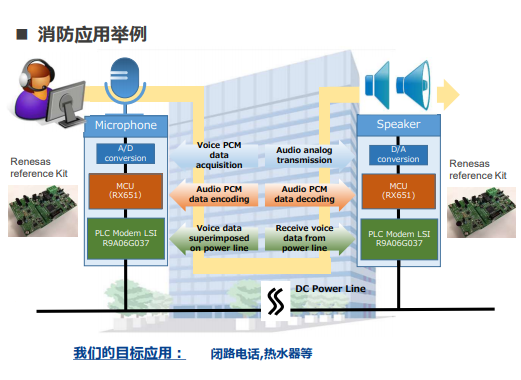

基于PLC的语音通讯
· 主要特征   √ 通过现有线路减少额外成本投入      · 电线,信号线合而为一   √ 稳定的语音通讯     · 将通讯延迟波动降到最低   √ 长距离(大于1公里),多节点通讯· 系统架构H/W : CPX3 + MCU(RX651) + Driver(ISL151xx) S/W : Voice communication library(FPAC)

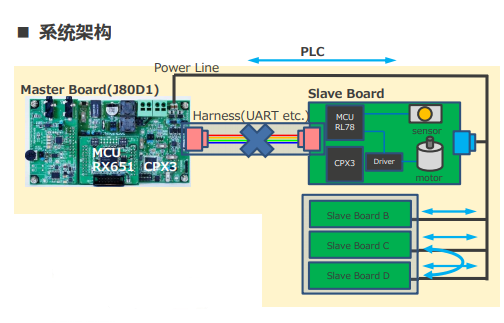

板级通讯方案
· 主要特征   √ 使用现有电网线路减少额外成本投入      · 电线,信号线合而为一   √ 系统易扩展     · 底层独立于MCU的接口   √ 长距离(大于1公里),多节点通讯· 应用打印机、光伏、LED灯控、空调室内室外机

JPEG 图像传输方案

· 主要特征   √ 使用现有电网线路减少额外成本投入      · 电线,信号线合而为一   √ 电力线图像传输     · 对于图像质量要求不高的应用场景,集成了JPEG 图像编解码及传输系统   √ 长距离(大于1公里),多节点通讯· 应用监控摄像、闭路可视电话

产品优势
产品优势

ToF远程测量距离(0.15m<距离<10m)

拥有基于单片机的锂电池管理。包括:预充电、CC、CV充电模式、过流、过压、过热保护。

SL29501低成本,低功耗的远程光学距离传感器芯片,使用I²C协议接口,便于配置与控制

RA2A1高性能,丰富的模拟功能,USB接口、CN156 高精度距离探测器(ToF)PCB 正面

长距离检测:距离测量距离0.15-10米。距离测量精度< 3%,单芯Li-lon USB充电:简单实现USB充电的锂电池电压和电流可以实时监测与可视化GUI

CN156 高精度距离探测器(ToF)PC 背面 发射、接收器与锂电池

控制及接口采用I²C协议、单次/连续模式运作、调制频率4.5MHz、能耗可控、方便使用UART与USB接口进行幅度,距离校准

产品架构
方案架构
应用场景
